張力傳感器是張力控制系統中的獲得產品張力材料的關鍵存在。不論是在紡織、造紙還是電纜和鋼鐵等行業生產中都獲得了廣泛的應用。
例如，在紡織、印染和化纖生產中，有許多生產機械（如整經機、漿紗機和卷染機等）在加工過程中以及加工的最后，都要將加工物（紗線或織物）卷繞成筒形。為使卷繞緊密、整齊，要求在卷繞過程中，在織物內保持適當?shù)暮愣◤埩?。為了?shí)現這種要求的控制系統，變出現了張力控制系統。

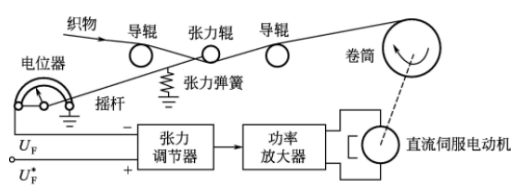

下圖所示即為利用直流伺服電動機驅動張力輥進行檢測的張力控制系統的示意圖：
當織物由導輥經過張力輥時，張力彈簧通過搖桿拉緊張力輥。如織物張力發生波動，則張力輥的位置將上下移動，帶動搖桿改變電位器滑動端位置，使張力反饋信號UF隨之發生變化。如張力減小，在張力彈簧的作用下，搖桿使電位滑動端向反饋信號減小的方向移動，在某一張力給定信號下，輸入到張力調節器的差值電壓Δ增加，經功率放大器放大后，使直流伺服電動機的轉速升高、張力增大并保持近似恒定。
